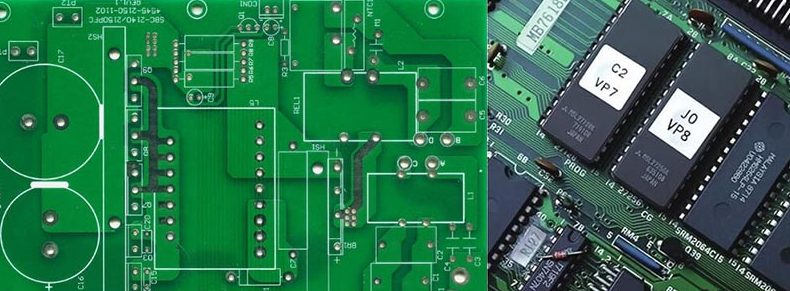

PCB板，是電子元器件電氣連接的提供者。幾乎每種電子設備，小到電子手表、計算器，大到計算機、通訊電子設備、軍用武器系統，只要有集成電路等電子元器件，都要使用PCB板。隨著電子產品高速發展，更新越來越快，產品品種及批次種類日益繁多，商家對于產品的管理越來越難。為了實現對PCB板生產過程及市場流通中的管理，采用激光打標二維碼、條形碼、字符來進行信息追溯已成為必然趨勢。

       PCB板上的可追溯性標識，主要有絲網印刷和激光打標兩種方式。來看下哪種更有優勢。

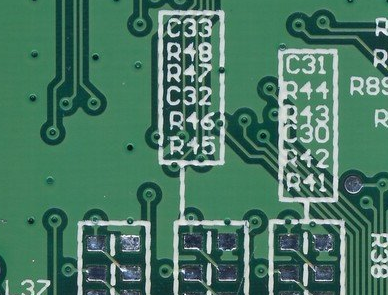

       絲網印刷標記方式雖然前期投入成本相對較低、標記速度快。但隨著科技進步，各種尺寸小、精度要求高、焊點間距非常接近的PCB板使用的增多，傾斜抬起的網版很容易造成PCB板表面形成瞬間移位、剛印刷完成的焊盤形狀連接或缺少焊錫，使PCB在焊接時形成虛焊、連焊或搭焊現象，嚴重影響了產品質量和使用性能。而且，標記易脫落，易去除、容易被篡改，標記粗糙不清晰，污染環境、對人體有害。

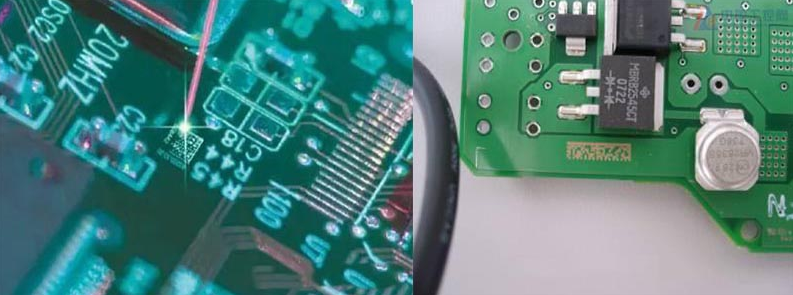

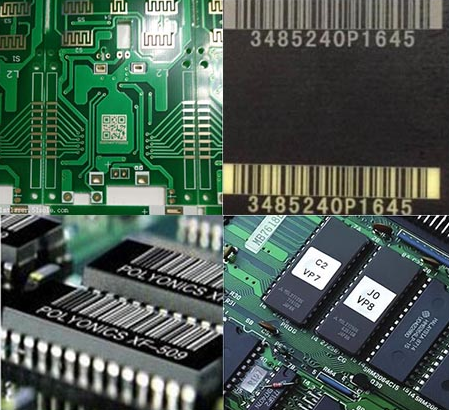

       PCB板激光打標是利用高能量密度的激光對PCB板進行局部照射，使表層材料汽化或發生顏色變化的化學反應，從而留下永久性標記的標刻方法。與傳統印刷技術相比，激光打標機加工材料范圍廣、安全環保；設備性能穩定、使用壽命長；加工精細、耐磨性強、效率高、操作簡單、節約成本；字符大小可以從毫米到微米量級，是無可替代的防偽標識。

       雖然前期投入成本相對較高，但隨著高新技術的迅猛發展，對電子產品微型、高集成、輕便、超精準的高要求。傳統絲印已不能滿足技術發展的要求，激光打標將是行業發展趨勢，終會代替絲網印刷。
